RFID aktiv läs-skrivmodul 2.45G aktiv läs-skrivmodul aktiv PCie-gränssnittsmodul rfid-modul

Arbeta i ISM-bandet 2,45GHz, dataöverföring är gratis. Tillhandahåll TTL RS-232-gränssnitt och flerkanaligt IO-kontrollgränssnitt, modulanslutningskontroll är bekvämare. Modulen integrerar PA och signalkonditioneringskrets, ingångs-/utgångseffekten kan styras av programvara och överföringsavståndet kan styras. Modulen stöder Teknik med låg strömförbrukning, och modulens arbetskraft kan slås på och av via den externa kontrollporten; API-utvecklingssatser, applikationsinstruktioner och exempelkoder tillhandahålls för att underlätta snabb integration och applikation.

RF-parametrar

  Arbetsfrekvens: ISM frekvensband 2,4-2,48GHz

  Uteffekt: maximal uteffekt +18dBm, inbyggd 32db strömregulator, steg -2db, mjukvarukontroll

  Mottagningskänslighet: -96dBm

Märksignalstyrka (RSSI): -50dBm- -80 dBm, noggrannhet ±1dB

  Antenngränssnitt: inbyggd MMXCK-KE-kontakt, extern antenn krävs

Gränssnittsläge: MINI-PCIE-kort standardgränssnitt

  Kommunikationsgränssnitt: TTL-nivå RS232 seriell port

  I/O-gränssnitt: stöder 2 kanaler med TTL-nivå, IO-portutgångsutgångssignal (måste anpassas)

  Programvaruplattform: Tillhandahåll API-utvecklingssatser, applikationsinstruktioner och exempelkoder

Dataöverföring och taggmanipulering

Stödetikettprotokoll: privat protokoll, dataöverföringsprotokoll kan anpassas enligt kundens krav

Stödtagg arbetsläge: Kompatibel med vår aktiva tagg

  Läsetikettavstånd: 0~150 meter (beroende på taggens uteffekt och extern antenn, testa i öppet område)

  Igenkänningshastighet: 120 taggar/sekund (endast ID-nummer)

  Antikollisionsbehandling: 300 taggar läses samtidigt

Mekaniska och elektriska egenskaper

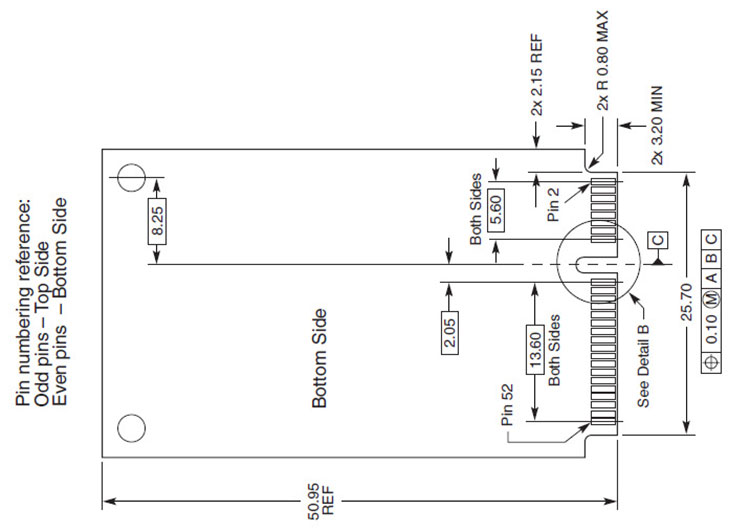

  Mått: 30 mm x 50,96 mm

  Vikt: 20g

  Strömförsörjning: DC 3,3V

  Strömförbrukning: 300mW

  Arbetstemperatur: -40°C~+80°C

  Förvaringstemperatur: -60°C~+80°C

  Arbetsfuktighet: 5% ~ 95% (ingen kondens)

stift 2, 24, 39, 41, 52

VCC

Strömsignal, ingång DC 3,3V

stift 4,9,15,18,21,26,27,

29,34,35,37,40,43,50

GND

kraftsignal, kraftjord

stift 38

UART_RXD

UART RXD, seriell port datamottagning, TTL nivå

stift 36

UART_TXD

UART TXD, seriell port dataöverföring, TTL nivå

28

UART_RTS

Reserverat IO-gränssnitt, UART_RTS seriell port begär att skicka data

stift 30

UART_CTS

Reserverat IO-gränssnitt, UART_CTS seriell port gör det möjligt att skicka data

stift 51

IOT_DFX

DFX loopback-signal, när TX/RX loopback av UART är hög, krävs ett externt neddragningsmotstånd.

stift 22

IOT_RST

Modulåterställningssignal, aktiv låg, behöver extern pull-up resistor

stift 3

IO_ON

Modul in-position-signal, som används av en extern processor för att detektera om modulen är i-position, och ett externt 10K pull-up-motstånd krävs.

stift 46

IO_ON_AS

Modul in-position hjälpsignal, som används av en extern processor för att detektera om modulen är i position, direkt ansluten till PIN3 (IOT_ON), och ett externt 500Ω neddragningsmotstånd krävs.

andra stift

NC

ingen funktion
